An caighdeán eochrach Sraith B LH-FGG
Gné shainiúil na sraithe cónascaire seo ná córas eochrach a cheadaíonn dlús teagmhála níos airde agus a chuireann cosc ar gach earráid san ailíniú. Cuireann na roghanna eochracha éagsúla cosc ar chroschúpláil nach dteastaíonn ó chónaisc chomhchosúla. Is féidir freisin teagmhálacha crimp a úsáid chun am cóimeála cábla a laghdú. Áiríonn na sraitheanna nascóirí seo an raon 0B go 5B chomh maith leis an 00 multipole agus 2G (leagan giorraithe den tsraith 2B), tá roinnt samhlacha folúsdhíonacha ar fáil freisin.
Cuireann Sraith B JH-FGG cónascaire ciorclach ilphoill solúbtha, praiticiúil, buan agus iontaofa ar fáil d'fheidhmchláir a dteastaíonn Glasáil Brúigh-Tarraingt tapa agus slán.
Ceadaíonn an córas féin-latching an cónascaire a chúpláil ach an breiseán a bhrú go haiseach isteach sa soicéad.
Nuair a bheidh sé greamaithe go daingean, ní féidir an nasc a bhriseadh trí tharraingt ar an gcábla nó ar aon chomhpháirt eile seachas an muinchille scaoilte seachtrach.
Is rogha iontach é do phróisis déantúsaíochta agus tástála leathsheoltóra, tástála agus tomhais, ionstraimíochta, feistí leighis, taighde agus feidhmeanna fuaime/físe.
PRÍOMHGHNÉITHE:
Soláthraíonn nascóirí sraith B na príomhghnéithe seo a leanas:
– slándáil an chórais féin-latching Brúigh-Tarraing – cineálacha ilchuacha 2 go 64 teagmhálaí
– teagmhálaithe solder, crimp nó priontála (díreach nó uillinn) – dlús pacála ard chun spás a shábháil
– Scagadh 360 céim le haghaidh sciath EMC iomlán. – córas eochrach (caighdeán eochrach «G»)
– príomhroghanna iolracha chun traschúpláil nascóirí comhchosúla le haghaidh ailíniú cónascaire a sheachaint
Cuid Cuid a thaispeánann Comhpháirteanna Inmheánacha
| NÍL. |
Soicéad seasta |
Breiseán díreach |
| 1. |
sceall seachtrach |
sceall seachtrach |
|
2. |
coróin talmhaithe |
muinchille latch |
| 3. |
fáinne coinneála |
cnó collet |
|
4. |
cnó heicseagánach |
iompróir isteach scoilte |
| 5. |
washer glasála |
inslitheoir |
| 6. |
inslitheoir |
teagmháil fireann |
| 7. |
teagmháil baineann |
ColletName |
Tréithe Teicniúla
Meicniúla agus Aeráide
Caighdeán Luach Tréithe
Endurance >5000 timthriall IEC 60512-5 tástáil 9a
Taise suas le 95 faoin gcéad ag 60 céim C
Raon teochta - 55 céim C, móide 250 céim C
Friotaíocht in aghaidh creathadh 10-2000 Hz, 15 g IEC 60512-4 tástáil 6d
Friotaíocht turrainge Friotaíocht turrainge IEC 60512-4 tástáil 6c
Tástáil creimeadh spraeála salainn > 144h IEC 60512-6 tástáil 11f
Innéacs cosanta (mated) IP50 IEC 60529
Catagóir aeráide 55/175/21 IEC 60068-1
Leictreach
Caighdeán Luach Tréithe
Sciath at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Rinneadh na tástálacha éagsúla le péirí cónascaire JH-FGG agus JH-EGG, le blaosc práis chrome-plated agus inslitheoir PEEK.

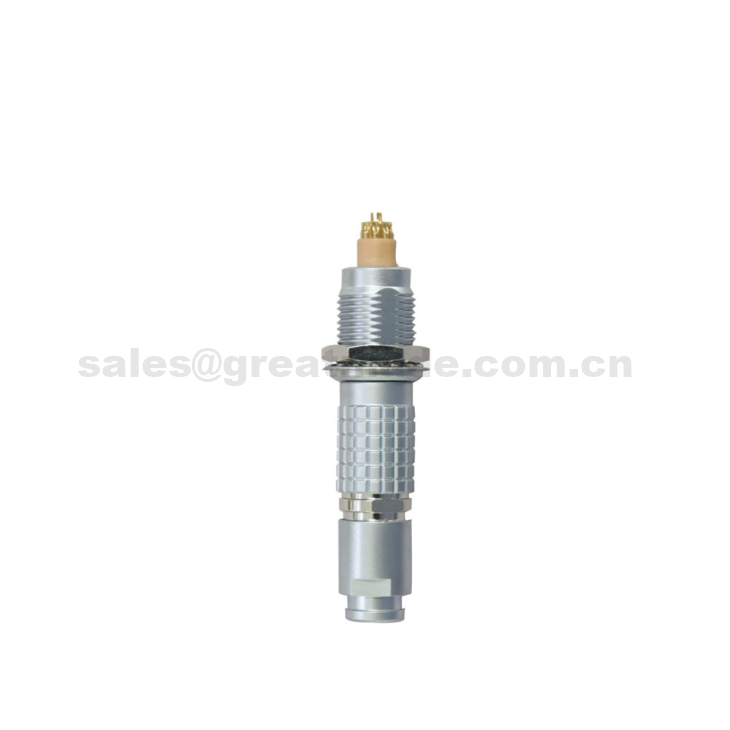

Breiseán Díreach Fireann Sraith JH-FGG B
JH-FGG Breiseán díreach, eochair (G) nó eochracha (A…M agus R),collet cábla
| Tagairt | Toisí (mm) | |||||
| Mionsamhail | Sraith | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGGName | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGGName | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGGName | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGGName | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Breiseán díreach, eochair (G) nó eochracha (A…M), collet cábla aguscnó le haghaidh faoiseamh Bend a fheistiú
| Tagairt | Toisí (mm) | |||||
| Mionsamhail | Sraith | A | L | M | S1 | S2 |
| LFGGName | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGGName | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGGName | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGGName | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGGName | 3B | 18 | 58 | 43 |
15 |
14 |
Sonraí
Ainm an táirge: Brúigh Tarraingt Féin-latching Multipole Nascóirí breiseán Díreach
Bunús:An tSín Ainm Branda:Greatmade Cineál: brú-tarraingt ciorclach
Comhshaol: Inscne Laistigh: Mná/Fireann Cóireáil Dromchla:Pearl chrome
Bioráin: 2 go 16 bioráin Céim IP: IP50 Cineál Teagmhála: Solder
Déan teagmháil le Cóireála: Ór plátáilte Seasmhacht:Os cionn 5000 uair a bhrú-tarraingt Ábhar Tithíochta: Prás cróimiam-phlátáilte
Ábhar inslitheoir: Feidhmchlár PPS: Feithicleach/Cumarsáid/Tionscal/Taispeántas faoi stiúir
Pacáistiú
1 cónascaire PCS i mála Corpoideachais
50-100 nascóirí PCS i mbosca/cartún beag
- Port: Shenzhen, an tSín
CC
C1: Conas a oibríonn cónascaire tarraingthe brú?
D'éirigh le nascóirí brú-tarraingthe dícheangail thimpiste a chosc trí mheicníocht láidir féin-latching a úsáid a ligeann don chónascaire a chúpláil tríd an breiseán a bhrú isteach sa soicéad. Mar sin féin, ní féidir an nasc a bhriseadh trí tharraingt air.
C2: An féidir leat orduithe táirge saincheaptha a tháirgeadh? Orduithe OEM nó ODM?
Cinnte. Le taithí déantúsaíochta OEM agus ODM, táimid in ann Réitigh Nascóirí Saincheaptha aon-stad a sholáthar duit.
C3: An soláthraíonn tú sampla saor in aisce?
Níl, agus ní mór duit íoc as an táille seachadta.
C4: Conas a iompraíonn tú na hearraí?
Mar ár n-éileamh ar clentele, d'fhéadfadh sé tarlú ag AER / SEA Lastais / Seachadadh Luas (DHL / UPS / FEDEX, m.sh.).
