An tsraith eochrach chaighdeánach B LH-FGG/EGG
Gné shainiúil na sraithe cónascaire seo ná córas eochrach a cheadaíonn dlús teagmhála níos airde agus a chuireann cosc ar gach earráid san ailíniú. Cuireann na roghanna eochracha éagsúla cosc ar chroschúpláil nach dteastaíonn ó chónaisc chomhchosúla. Is féidir freisin teagmhálacha crimp a úsáid chun am cóimeála cábla a laghdú. Áiríonn na sraitheanna nascóirí seo an raon 0B go 5B chomh maith leis an 00 multipole agus 2G (leagan giorraithe den tsraith 2B), tá roinnt samhlacha folúsdhíonacha ar fáil freisin.
I gcás feidhmchlár a dteastaíonn glasáil Push-Pull tapa agus slán, soláthraíonn Sraith B JH-EGG cónascaire ilchuaillí ciorclach solúbtha, úsáideach, láidir agus iontaofa.
Ceadaíonn an córas féin-latching an cónascaire a chúpláil ach an breiseán a bhrú go haiseach isteach sa soicéad.
Nuair a bheidh sé greamaithe go daingean, ní féidir an nasc a bhriseadh trí tharraingt ar an gcábla nó ar aon chomhpháirt eile seachas an muinchille scaoilte seachtrach.
Is rogha iontach é do phróisis déantúsaíochta agus tástála leathsheoltóra, tástála agus tomhais, ionstraimíochta, feistí leighis, taighde agus feidhmeanna fuaime/físe.
PRÍOMHGHNÉITHE:
Soláthraíonn nascóirí sraith B na príomhghnéithe seo a leanas:
– slándáil an chórais féin-latching Brúigh-Tarraing – cineálacha ilchuacha 2 go 64 teagmhálaí
– teagmhálaithe solder, crimp nó priontála (díreach nó uillinn) – dlús pacála ard chun spás a shábháil
– Scagadh 360 céim le haghaidh sciath EMC iomlán. – córas eochrach (caighdeán eochrach «G»)
– príomhroghanna iolracha chun traschúpláil nascóirí comhchosúla le haghaidh ailíniú cónascaire a sheachaint
Cuid Cuid a thaispeánann Comhpháirteanna Inmheánacha
| NÍL. |
Soicéad seasta |
Breiseán díreach |
| 1. |
sceall seachtrach |
sceall seachtrach |
|
2. |
coróin talmhaithe |
muinchille latch |
| 3. |
fáinne coinneála |
cnó collet |
|
4. |
cnó heicseagánach |
iompróir isteach scoilte |
| 5. |
washer glasála |
inslitheoir |
| 6. |
inslitheoir |
teagmháil fireann |
| 7. |
teagmháil baineann |
ColletName |
Tréithe Teicniúla
Meicniúla agus Aeráide
Caighdeán Luach Tréithe
Endurance >5000 timthriall IEC 60512-5 tástáil 9a
Taise suas le 95 faoin gcéad ag 60 céim C
Raon teochta - 55 céim C, móide 250 céim C
Friotaíocht in aghaidh creathadh 10-2000 Hz, 15 g IEC 60512-4 tástáil 6d
Friotaíocht turrainge Friotaíocht turrainge IEC 60512-4 tástáil 6c
Tástáil creimeadh spraeála salainn > 144h IEC 60512-6 tástáil 11f
Innéacs cosanta (mated) IP50 IEC 60529
Catagóir aeráide 55/175/21 IEC 60068-1
Leictreach
Caighdeán Luach Tréithe
Sciath at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Rinneadh na tástálacha éagsúla le péirí cónascaire JH-FGG agus JH-EGG, le blaosc práis chrome-plated agus inslitheoir PEEK.

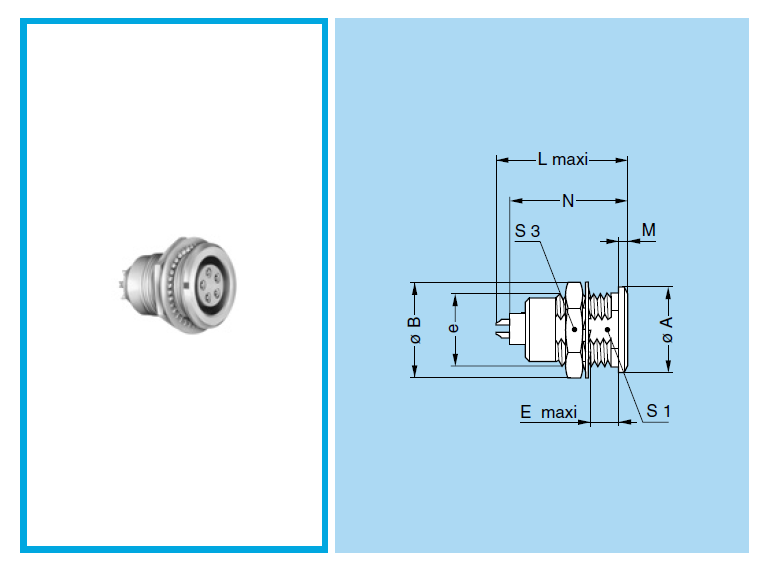

Soicéad Seasta Mná Sraith JH-EGG B
JH-uibhe Soicéad Seasta, socrú cnó, eochair (G) nó eochracha (A…M agus R)
| Tagairt | Toisí (mm) | |||||||||
| Mionsamhail | Sraith | A | B | e | E | L | M | N | S1 | S3 |
| JH-uibhe | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-uibhe | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-uibhe | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-uibhe | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-uibhe | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-uibhe | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-uibhe | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Sonraí

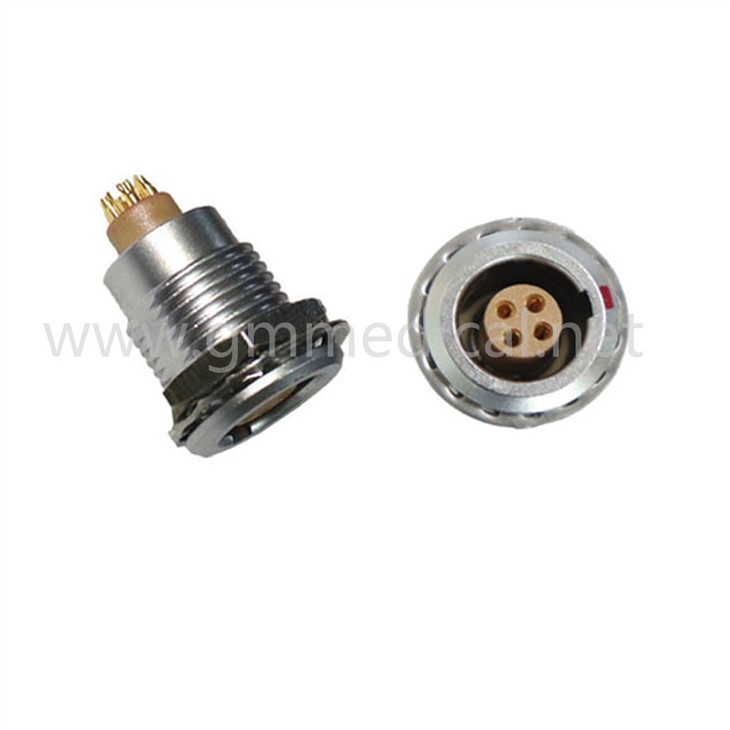

Ainm an táirge: Brúigh Tarraingt Féin-latching Multipole Connector Soicéad Seasta
Bunús:An tSín Ainm Branda:Greatmade Cineál: brú-tarraingt ciorclach
Comhshaol: Inscne Laistigh: Mná/Fireann Cóireáil Dromchla:Pearl chrome
Bioráin: 2 go 16 bioráin Céim IP: IP50 Cineál Teagmhála: Solder
Déan teagmháil le Cóireála: Ór plátáilte Seasmhacht:Os cionn 5000 uair a bhrú-tarraingt Ábhar Tithíochta: Prás cróimiam-phlátáilte
Ábhar inslitheoir: Feidhmchlár PPS: Feithicleach/Cumarsáid/Tionscal/Taispeántas faoi stiúir
Pacáistiú
1 cónascaire PCS i mála Corpoideachais
50-100 nascóirí PCS i mbosca/cartún beag
- Port: Shenzhen, an tSín
- Am luaidhe:
-
Cainníocht (píosaí) 1 - 200 201 - 500 >500 Am luaidhe (laethanta) 5 7 Le hidirbheartú
CC
C1: Conas a oibríonn cónascaire tarraingthe brú?
D'éirigh le nascóirí brú-tarraingthe dícheangail thimpiste a chosc trí mheicníocht láidir féin-latching a úsáid a ligeann don chónascaire a chúpláil tríd an breiseán a bhrú isteach sa soicéad. Mar sin féin, ní féidir an nasc a bhriseadh trí tharraingt air.
C2: An féidir leat orduithe táirge saincheaptha a tháirgeadh? Orduithe OEM nó ODM?
Cinnte. Le taithí déantúsaíochta OEM agus ODM, táimid in ann Réitigh Nascóirí Saincheaptha aon-stad a sholáthar duit.
C3: An soláthraíonn tú sampla saor in aisce?
Níl, agus ní mór duit íoc as an táille seachadta.
C4: Conas a iompraíonn tú na hearraí?
Mar ár n-éileamh ar clentele, d'fhéadfadh sé tarlú ag AER / SEA Lastais / Seachadadh Luas (DHL / UPS / FEDEX, m.sh.).
